Signaal verlies door Kabels:

dB/100 m @ 20° Celsius

dB/100 Meter Cellflex Cellflex Cellflex Ecoflex Aircom Ecoflex Aircell RG214 H155 RG58/U
Type: LCF78-50JA LCF12-50J LCF14-50J 15 Plus Plus 10 7 /213
Low PIM Low PIM Low PIM
Frequentie/diameter 28,8mm 16,2mm 10mm 14,6mm 10,3mm 10,2mm 7,3mm 7,25mm 4,95mm 4,95mm
10 MHz 0,35 0,67 1,3 0,83 1,2 1,2 2,2 2,0 3,0 5,0
100 MHz 1,13 2,16 4,2 2,67 3,8 4,0 6,28 7,0 9,3 17,0
500 Mhz 2,61 4,98 9,6 6,2 9,0 9,6 14,72 17,0 20,0 39,0
1000 MHz (GSM 900) 3,78 7,2 13,9 9,1 13,4 14,2 21,52 22,5 30,9 54,6
2000 MHZ (GSM 1800) 5,52 10,5 20,2 13,4 20,1 21,2 31,88 44,8 45,0 82,1
3000 MHZ (LTE 2600) 6,93 13,2 25,3 16,9 25,9 27,0 40,88 58,5 90,0 118,0

Signaal verlies door lucht (ether):

Verlies 900 Mhz.

Afstand van antenne in meters: Signaal verlies dBm:
0,914 -30
1,83 -36
3,66 -42
7,32 -48
14,6 -54
29,3 -60
58,5 -66
117 -72
234 -78
468 -84
936 -90
1.870 -96
3.750 -102
7.490 -108
15.000 -114
30.000 -120
60.000 -126
120.000 -132

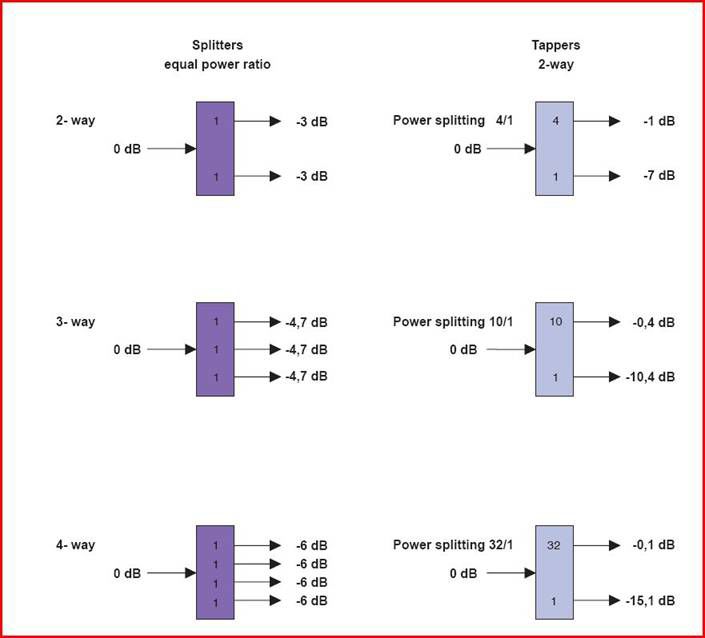

Signaal verlies door Splitters & Tappers:

Signaal sterkte overzicht:

dBm OpmerkingL
-113 of lager Geen verbinding
-111 Te laag voor een betrouwbare connectie
-109 Te laag voor een betrouwbare connectie
-107 Te laag voor een betrouwbare connectie
-105 Te laag voor een betrouwbare connectie
-103 Te laag voor een betrouwbare connectie
-101 Te laag voor een betrouwbare connectie
-99 Te laag voor een betrouwbare connectie
-97 Te laag voor een betrouwbare connectie
-95 Marginaal ontvangst
-93 Marginaal ontvangst
-91 Marginaal ontvangst
-89 Marginaal ontvangst
-87 Marginaal ontvangst
-85 Marginaal ontvangst
-83 Marginaal ontvangst
-81 Marginaal ontvangst
-79 Marginaal ontvangst
-77 Goed ontvangst
-75 Goed ontvangst
-73 Goed ontvangst
-71 Goed ontvangst
-69 Goed ontvangst
-67 Goed ontvangst
-65 Goed ontvangst
-63 Goed ontvangst
-61 Goed ontvangst
-59 Goed ontvangst
-57 Goed ontvangst
-55 Goed ontvangst
-53 Te veel ontvangst, gebruik een signaalverzwakker
-51 of hoger Te veel ontvangst, gebruik een signaalverzwakker
